描述：多孔材料（如分子篩，MOFs，煤、頁岩等）在進行氣體儲存、分離、勘探開發等研究中，需要對材料的吸附能力進行準确的評價，而儲存，勘探開發，分離等環節經常處于高壓或超高壓的工況。BSD-PH高溫高壓氣體吸附儀，可模拟實際的應用工況，能夠準确測試多孔材料在不同溫度，不同壓力下的吸附容量，因此在氣體的存儲與轉化，儲氫，非常規油氣等領域具有廣闊的應用。 主要應用有： 儲氫材料性能研究； 頁岩氣煤層氣儲量研究
| 品牌 | 貝士德 | 極限真空度 | 40 bar+700 barPa |
|---|---|---|---|
| 壓力範圍 | 690bar | 溫度範圍 | -196～1100℃℃ |
| 廠商性質 | 生産商 | 價格區間 | 30萬-50萬 |
| 産地類别 | 國産 | 應用領域 | 醫療衛生,生物産業,石油,能源,建材 |
◆ 樣品置入樣品管中後，首先會充入标定用的惰性氣體（如氦氣）來标定樣品所占的體積以及樣品管剩餘的自由空間體積（死體積），随後将一定量的吸附質氣體充至樣品管當中（投氣），當吸附平衡後軟件會自動記錄下此時壓力值下的吸附量。然後自動重複此操作，直到達到預期的最大壓力值。我(wǒ)們對吸附量對應的壓力值作圖，就得到了吸附等溫線。
◆ 對于一些樣品來說，不同溫度下的吸附量是截然不同的，這時我(wǒ)們可以根據用戶的實際需求測試樣品在不同溫度下吸附的氣體量的變化。 ◆ 容量法高溫高壓吸附、脫附等溫線；吸附、脫附t-P/t-V曲線；PCT吸附、脫附等溫線；Langmuri吸附常數a、b值；Freundlich 吸附強度n、吸附常數k；IAST理論模型多組分競争吸附曲線；Clausius-Clapeyron吸附熱脫附熱曲線。
◆ 選配功能1：常壓解吸速率分析儀(BSD-PHD)，測試3~10S 解吸初速率；解吸率終值；解吸速率曲線。
◆ 選配功能2：高壓容量法等壓吸附速率測試。
◆ 選配功能3：高壓容量法多組分吸附，配備高壓微循環系統，解決多組分吸附氣體分層問題。
| BSD-PH 高溫高壓氣體吸附分析儀 | |||||||
| 系列 | BSD-PH200 | BSD-PH500 | BSD-PH690 | ||||
| 型号 | PH2001 | PH2002 | PH2004 | PH5001 | PH5002 | PH6901 | PH6902 |
| 測試壓力範圍 | 0-200 bar | 0-500 bar | 0-690 bar | ||||
| 分析位數量 | 1 | 2 | 4 | 1 | 2 | 1 | 2 |
| 原位脫氣 | 具有 | 具有 | 具有 | ||||
| 獨立脫氣位 | 2 | 2 | / | 2 | 2 | 2 | 2 |
| 壓力傳感器 | 10 bar+200 bar | 40 bar+500 bar | 40 bar+700 bar | ||||
| 測試功能 | ◆ 标準功能： 容量法高溫高壓吸附、脫附等溫線；吸附、脫附t-P/t-V曲線；PCT吸附、脫附等溫線；Langmuri吸附常數a、b值；Freundlich 吸附強度n、吸附常數k；IAST理論模型多組分競争吸附曲線；Clausius-Clapeyron吸附熱脫附熱曲線。 ◆ 選配功能： 選配功能一：3~10S 解吸初速率；解吸率終值；解吸速率曲線。需配置常壓解吸速率分析儀（BSD-PHD） 選配功能二：吸附穿透曲線、吸附量穿透曲線、吸附速率穿透曲線。需配置高壓容量法多組分吸附儀 詳見後《選配功能參數》 | ||||||
| 樣品管 | ◆ 不鏽鋼樣品管：?5mL（标配） ?25mL 岩芯專用樣品管：?Φ25.4×50mm ?Φ30×110mm 其它規格樣品管定制 | ||||||
| 填充棒 | ◆ 帶過濾功能的标準樣品管填充棒，可有效減小樣品管死體積的同時避免樣品抽飛污染儀器管路。 | ||||||
| 溫度範圍 | ◆ 根據不同的測試溫度，選擇不同的恒溫源(-196～1100℃)。 ◆ 可選： 杜瓦杯：-196～0℃ ?恒溫浴：-5～85℃ ?恒溫爐：室溫～300℃（标配） ?恒溫爐：300～1100℃（定制） | ||||||
| 測試氣體 | ◆ H2、CH4、Ar、CO2、N2、Kr、O2、C2H6、C2H4、He等。 | ||||||
| 儀器恒溫 | ◆ 儀器内部全恒溫（空氣浴），歧路、閥門以及氣源等，處于同一空氣浴環境下，恒溫溫度40.0℃，控溫精度±0.1℃。 | ||||||
| 測試精度 | ◆ 重複性誤差小于±3%。 | ||||||
| 壓力精度 | ◆ 進口高精度壓力傳感器，精度0.01%FS，長期使用穩定性0.025%FS。 | ||||||
| 預 處 理 | ◆ 脫氣系統和分析系統*獨立運行，互不幹擾，且脫氣站具有獨立定時功能，可支持與測試同步進行的不同溫度與不同時間的樣品脫氣處理； ◆ 具有“普通加熱抽真空分子擴散模式”和“分子置換模式”兩種可選功能。 | ||||||
| 防 抽 飛 | ◆ 貝士德的渦旋降塵原理的硬件防污染裝置，結合軟件防抽飛程序*消除易揮發樣品在高真空時的揚析沸騰現象，從而避免了揮發物污染閥門管路。 | ||||||
| 防 污 染 | ◆ 貝士德的渦旋降塵原理的非阻隔式防污染裝置，結合軟件防抽飛程序*消除易揮發樣品在高真空時的揚析沸騰現象，從而避免污染閥門管路後造成系統氣密性下降的情況。 | ||||||
| 死體積測試 | ◆ 具有He氣死體積測試功能；具有密度推算法，對于已知真密度的試樣，死體積獲取更準确，測試效率更高。 | ||||||
| 溫區測試 | ◆ 具有程序控制He冷熱區溫區測試功能。 | ||||||
| 真密度測試 | ◆ 具有He真密度測試功能，測試準确性高，重複性好 | ||||||
| 高壓氣路系統 | ◆ 全不鏽鋼氣路系統，歧管爲貝士德獨立開發的BEST歧管，剩餘少量管路爲進口316L不鏽鋼管路。歧管系統的高集成度和抗幹擾能力，可有效降低死體積空間，有效的提高了儀器的穩定性和使用壽命。 | ||||||
| ◆ 20MPa高壓氣路系統接頭采用VCR硬連接，316L不鏽鋼管，系統經35MPa壓力測試。全金屬VCR硬連接，可實現安全可靠，便于安裝或拆卸的管路快速連接。 | |||||||
| ◆ 69 MPa超高壓氣路系統接頭采用卡套接頭硬連接，316L不鏽鋼管，系統經100 MPa壓力測試。 | |||||||
| ◆ 儀器出廠前經瑞士英福康氦質譜檢漏儀檢漏，真空漏率 <5*10-5 Pa•L/S，使儀器的氣密性得到充分的保證。 | |||||||
| 控制系統 | ◆ 閥門采用安全性高、耐高壓的全進口316不鏽鋼高壓氣動閥，可實現20MPa或69MPa壓力範圍内的自動通斷控制，使用壽命達500百萬次。 | ||||||
| 安全措施 | ◆ 高安全性，采用全氣動閥門，無電磁閥，高性能防爆級别；儀器内、外各置2個高靈敏度可燃性氣體檢測報警器，檢測限優于3%LEL。分析位配有防護罩，*杜絕了因高溫而對實驗操作人員造成的傷害；更爲重要的是有效杜絕了因外界氣流變化而對測試的影響，大大提升了儀器的測試精度和穩定性。 | ||||||
| 儀器規格 | ◆ 尺寸：72cm×50cm×85cm 淨重：55Kg 電壓：AC220 V±5%, 最大功率 <2 KW | ||||||
| 數據分析 | ◆ 具備數據分析系統，可設置系統的試驗壓力點，采集瞬時壓力點、平衡壓力點、吸附/解吸時間、吸附/解吸量和解吸速率等參數，繪制等溫吸附曲線和解吸動力學曲線以及時間、解吸速率、解吸量曲線，并采用最小二乘法計算吸附常數a和b，記錄解吸初速率和解吸終值。 | ||||||
| 斷電自動保存當前數據 | ◆ *的穩定性，即使意外斷電、斷線，不會丢失當前數據，且實驗可恢複繼續進行。 | ||||||
| 密封性自檢 | ◆ 先進的智能自檢流程，智能判斷樣品管是否安裝，試管夾套是否擰緊有無漏氣。 | ||||||
| 人性化操作界面 | ◆ 清晰形象的圖形化控制界面，并可在界面上進行所有硬件的控制操作。 | ||||||
| 高智能化工作模式 | ◆ 交互式數據處理軟件可實現儀器的全自動運行，長時間實驗*無需人工值守，可實現夜間自動測試，可根據用戶需要定制報告内容。 | ||||||
液氮溫度下的高壓氫氣吸附
(名稱：一種維持液氮面恒定的液氮自動加注裝置 ZL2018204874696)

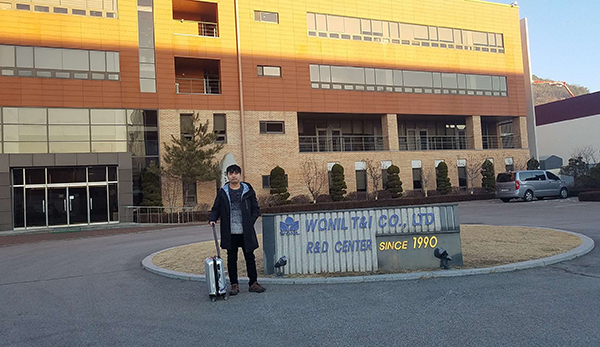

儲氫材料廠商-韓國WONIL T&L公司

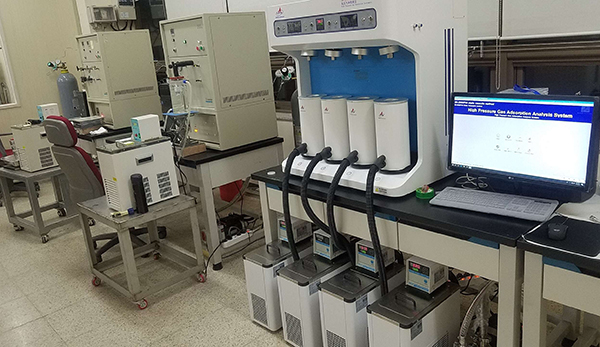

安裝現場
